バンドパスフィルター(ソフトコート)

ギャラリー

バンドパスフィルタ

特徴

薄膜の界面で発生する反射光の干渉現象を利用した干渉フィルターです。特定の波長を任意に選択透過させることができます。

ソフトコートは高温・高湿などの環境下では劣化しやすいです。使用環境や用途によっては、耐久性に優れたハードコートのバンドパスフィルターをご提案させて頂きます。

当社ではMIF(金属干渉フィルター)とDIF(全誘電体干渉フィルター)を取り扱っております。 規格特性としまして下表に掲げるものがあります。
このフィルターは阻止帯を広げる為に、下図のように複数のフィルターの組み合わせて構成されます。ソフトコートの場合は通常、LPFには色ガラスを使用します。色ガラスの吸収により紫外~可視光域を阻止することが出来ます。
MIF及びDIFは標準で阻止域が決まっておりますが、さらに広げることは可能です。一方ハードコートのバンドパスフィルターでは単一基板での対応が可能です。


MIF(金属干渉フィルター)

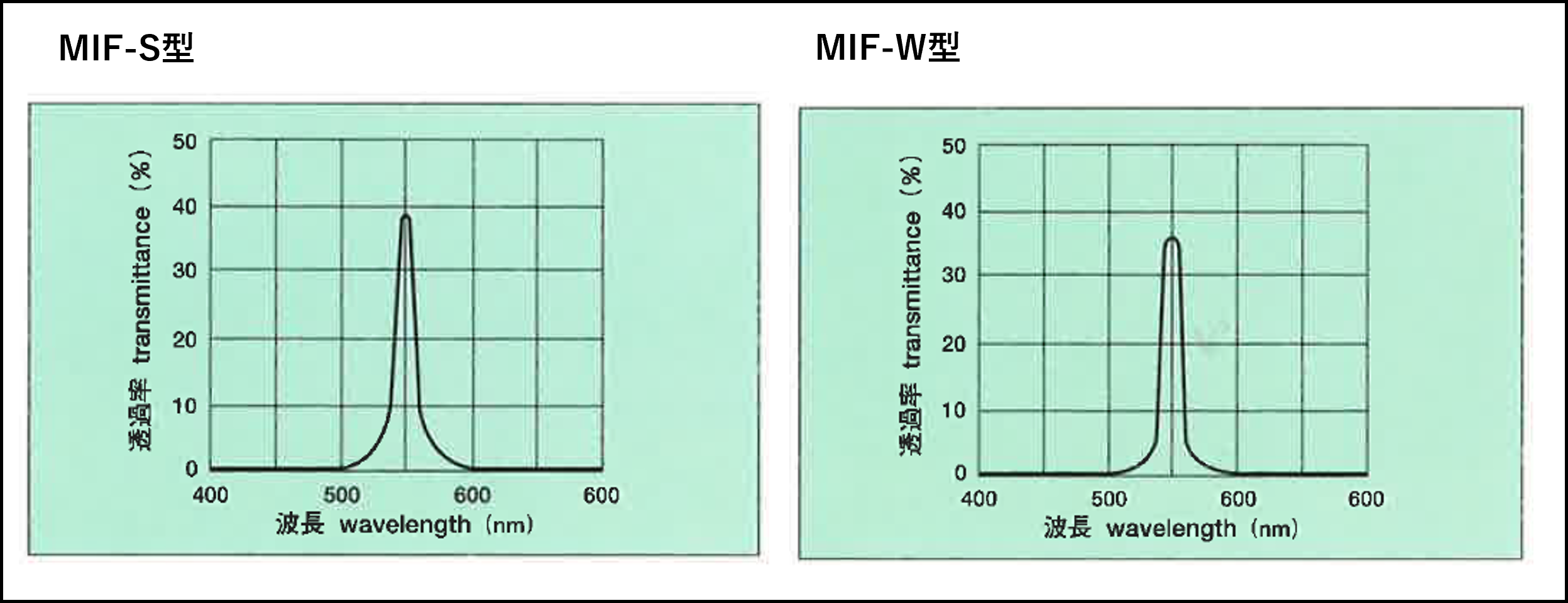

硝子板や石英板上に、半透明金属膜、透明誘電体膜、半透明金属膜の3層構造を形成し、その上に硝子、石英などを張り合わせたフィルターです。この2つの金属膜の光学的な間隔が、特定の波長の1/2またはその整数倍のときにその光をもっとも多く透過し、他の光を殆ど透過しません。透過帯のすそ切れ程度に依ってS型とW型があります。



特性規格 S type
製作波長範囲 (nm) 最大透過率 (%) 半値幅 (nm) 中心波長公差 (nm) 寸法規格 (mm)
直径
376~405 25~45 ≦18 ±3 15、20、
30、40、
50
50×50
406~475 30~45 ≦13 ±3
476~705 30~47 ≦13 ±3
706~955 30~45 ≦20 ±4
956~1195 28~45 ≦35 ±4
1196~1500 28~45 ≦40 ±5



特性規格 W type
製作波長範囲 (nm) 最大透過率 (%) 半値幅 (nm) 中心波長公差 (nm) 寸法規格 (mm)
直径
210~230 10~25 ≦20 ±3 15、20、
30、40、
50
50×50
231~260 15~25 ≦20 ±3
261~315 15~25 ≦25 ±3
316~375 15~25 ≦30 ±3
376~395 30~40 ≦25 ±3
396~455 35~48 ≦20 ±3
456~595 35~48 ≦15 ±3
596~700 35~48 ≦20 ±3

DIF(全誘電体干渉フィルター)

MIFの半透明金属膜を誘電体多層膜に置き換えたタイプです。誘電体多層膜は透明度が高いため、透過率が高まりますので、透過光の波長をシャープに限定することができます。半値幅が狭くシャープな透過特性のA/B/C typeと、半値幅が広いBPF typeがあります。





Swipe the table below to scroll.

特性規格 DIF-A/B/C type
製作波長
範囲
(nm)
標準
カット域
A type B type C type
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
420~429 720nm
までカット
≧35 0.70(3.0)
430~450 ≧40 0.70(3.1) ≧35 0.45(2.0) ≧35 0.25
451~499 ≧65 0.70(3.3) ≧50 0.45(2.1) ≧40 0.21
500~549 ≧70 0.75(3.9) ≧60 0.40(2.1) ≧40 0.20
550~599 ≧75 0.80(4.6) ≧65 0.40(2.3) ≧40 0.18
600~699 ≧75 0.85(5.5) ≧70 0.45(2.9) ≧40 0.16
700~799 (中心波長)
÷0.85(nm)
までカット
≧75 0.90(6.8) ≧70 0.50(3.8)
800~899 ≧75 0.90(7.7) ≧70 0.50(4.3)
900~999 ≧75 0.90(8.6) ≧70 0.50(4.8)
1000~1099 ≧75 0.90(9.5) ≧70 0.50(5.3)
1100~1199 ≧75 0.90(10.0) ≧70 0.50(5.8)
1200~1299 ≧75 0.90(11.0) ≧70 0.50(6.3)
1300~1399 ≧75 0.90(12.0) ≧70 0.50(6.8)
1400~1499 ≧75 0.90(13.0) ≧70 0.50(7.3)
1500~1599 ≧75 0.90(14.0) ≧70 0.50(7.8)
1600~2000 ≧65 0.90 ≧60 0.50

Swipe the table below to scroll.

特性規格 DIF-BPF-1/2/3/4/5 type
製作波長
範囲
(nm)
標準
カット域
BPF-1 type BPF-2 type BPF-3 type BPF-4 type BPF-5 type
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
最大
透過率
(%)
中心波長に対する
半値幅のおおよその比率
(%)
430~450 720nm
までカット
≧55 1.20(5.3) ≧55 2.30(10) ≧60 3.80(17) ≧60 7.00(31) ≧65 13.0(57)
451~499 ≧60 1.30(6.2) ≧60 2.40(11) ≧65 4.20(20) ≧65 7.50(36) ≧70 14.0(67)
500~549 ≧70 1.50(7.9) ≧70 2.50(13) ≧70 4.50(24) ≧70 8.00(42) ≧70 15.0(79)
550~599 ≧70 1.60(9.2) ≧70 2.60(15) ≧70 4.70(27) ≧70 8.50(49) ≧70 15.5(89)
600~699 ≧70 1.70(11) ≧70 2.70(18) ≧75 4.70(31) ≧75 8.50(55) ≧75 16.5(107)
700~799 ≧75 1.70(13) ≧75 2.80(21) ≧75 4.80(36) ≧75 9.00(68) ≧75 16.5(124)
800~899 (中心波長)
÷0.85(nm)
までカット
≧75 1.70(15) ≧75 2.90(25) ≧75 4.80(41) ≧75 9.00(77) ≧75 16.5(140)
900~999 ≧75 1.70(16) ≧75 2.90(28) ≧75 5.00(48) ≧75 9.00(86) ≧75 16.5(157)
1000~1099 ≧75 1.70(18) ≧75 3.00(32) ≧75 5.00(53) ≧75 9.00(95) ≧75 16.5(173)
1100~1199 ≧75 1.70(20) ≧75 3.00(35) ≧75 5.00(58) ≧75 9.20(106)
1200~1299 ≧75 1.70(21) ≧75 3.00(38) ≧75 5.30(66) ≧75 9.20(115)
1300~1399 ≧75 1.70(23) ≧75 3.00(41) ≧75 5.30(72) ≧75 9.50(128)
1400~1499 ≧75 1.70(25) ≧75 3.00(44) ≧75 5.30(77) ≧75 9.70(141)
1500~1599 ≧75 1.70(26) ≧75 3.00(47) ≧75 5.30(82) ≧75 9.70(150)
1600~2000 ≧65 1.70 ≧65 3.00 ≧65 5.30

用途

蛍光分析、ラマン分析、医療、モノクロメーター、レーザー、光通信、天体観測、各種センサーなど

中心波長の定義

バンドパスフィルターの中心波長(λ0)の定義については、下記2つのタイプに大別されます。
ソフトコートのバンドパスフィルターについては対象製品によってタイプが異なりますので、ご参考にして頂ければと思います。
ハードコートのバンドパスフィルターについてはお客様のご要求に合わせて設計します。

タイプ①


タイプ②
